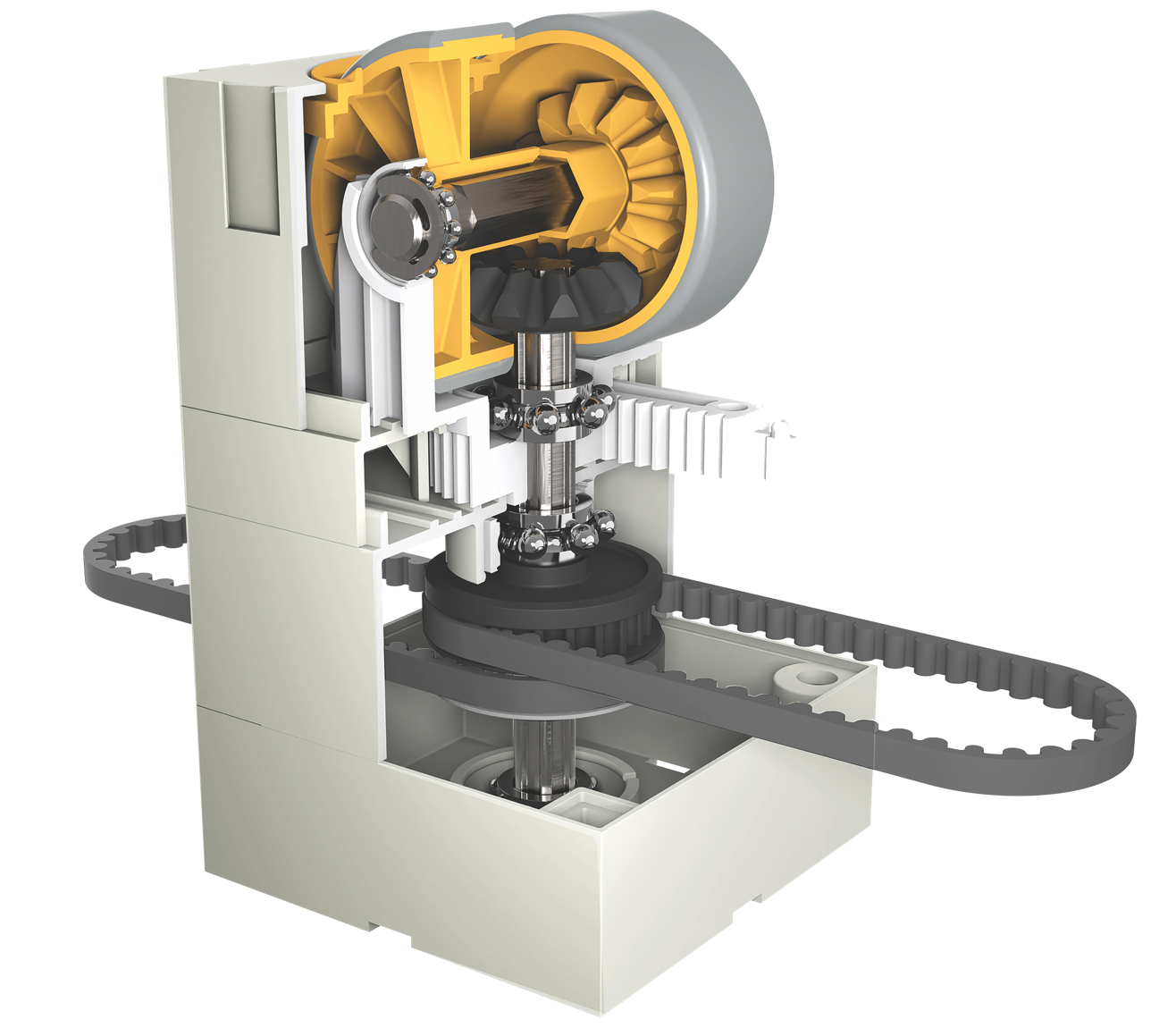

아방콘 오투 내부 ...
두 모터는 최대 12개의 OTU를 직렬로 작동할 수 있습니다.
특허받은 새로운 avancon OTU와 새로운 OTU-II의 모든 움직임은 모든 요소를이 작은 블록에 통합하기 위해 매우 정교한 구조로 제작되었습니다. 이 엄청나게 구성된 모듈 형 브릭을 사용하면 모든 응용 분야와 이동의 컨베이어 시스템에 테이블을 결합하여 자동으로 모든 방향으로 전달할 수 있습니다.
사출 성형 부품은 정밀한 내충격 성과 내마모성을 갖춘 하이테크 강화 폴리머 소재로 정밀하게 만들어집니다. 모든 스핀들은 Precision Ball-Bearings 2RS에서 실행됩니다.
독창적 인 기술 덕분에 이러한 Avancon OTU (전 방향 전송 장치)는 컨베이어 라인 및 물류 시스템의 교차점 및 스위치에 대한 간단하고 고정하기 쉬운 고성능 솔루션을 제공합니다. OTU에 대한 비디오도 참조하십시오.
보편적이고 가변적 인 요소로서 모든 크기의 제품을 매우 빠른 속도로 전송할 수 있습니다 .
이 새로운 버전의 avancon OTU II 브릭은 도브테일을 통해 조립할 수 있으며 필요한 경우 4 개 사이트 모두에서 중간 기어와 모듈 식으로 연결할 수 있습니다. 따라서 스위치 및 전환기, 교차점 및 분류기 등을위한 모든 크기의 전송 테이블을 얻을 수 있습니다.

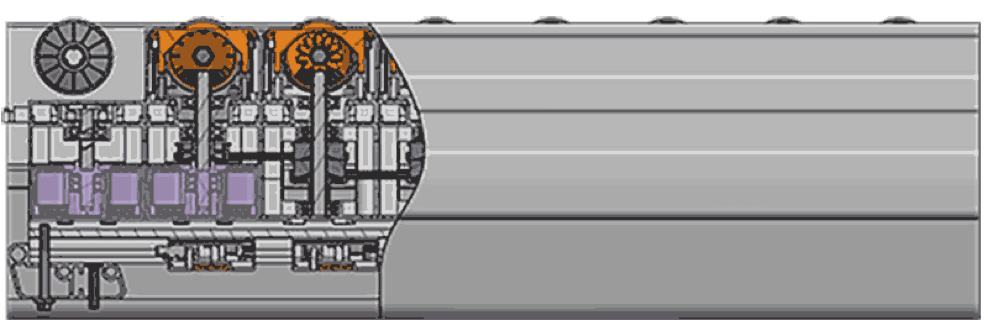

avancon OTU는 베벨 기어 시스템을 통해 롤러를 직접 구동합니다.
이송 테이블의 모든 OTU 버전 I은 T-5 벨트 (타이밍 벨트)와 연결되며 방향은 톱니 막대를 통해 변경됩니다. 후자는 하나 또는 두 개의 새로운 고성능 BRDC 모터에 의해 움직입니다. avancon OTU_bricks의 크기는 75 x 75 mm입니다.
NEW
통합 드라이브 시스템.

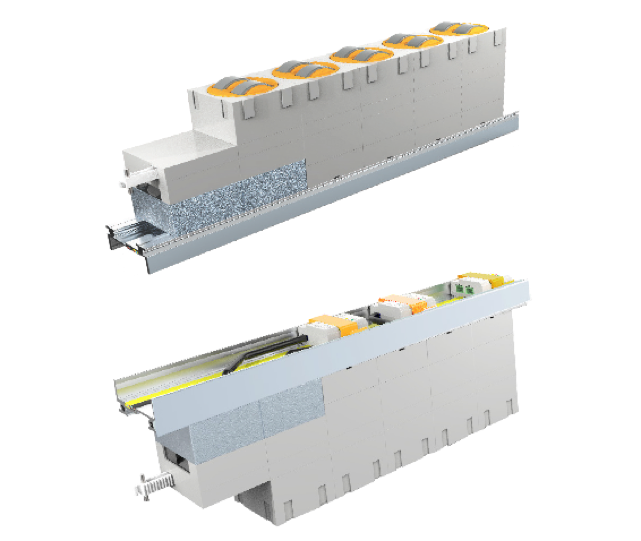

여기에서 아반콘 OTU 프로파일을 알루미늄으로 만들고 그 위에 OTU를 밀어 넣는 훌륭하고 간단한 아이디어를 볼 수 있습니다. 아래에는 ASi 케이블(ASi 제어용 노란색, 모터용 검정색)과 모든 제어 장치를 고정하는 리브가 있습니다.
오른쪽에는 롤러를 설치하는 것과 유사하게 각 측면에 2개의 수제 나사를 사용하여 컨베이어 프레임에 쉽게 넣을 수 있는 avancon OTU-Line이 설치된 것을 볼 수 있습니다.

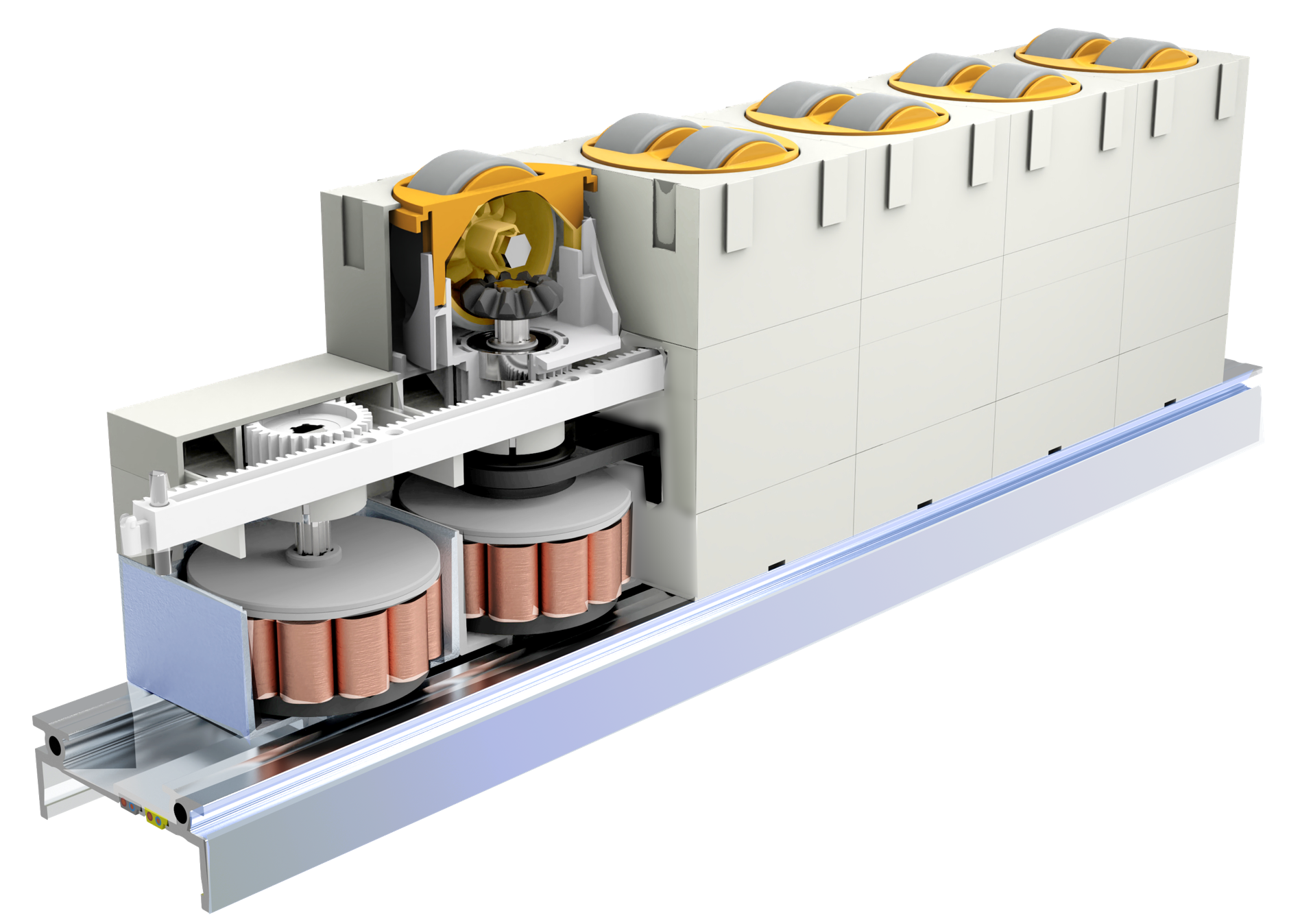

이 컷어웨이는 새로운 OTU 프로파일에 OTU 라인을 함께 표시합니다. 이는 모든 컨베이어 구조 사이에 장착할 수 있습니다. 매우 간단합니다.
새로 통합된 모터 및 제어 장치를 포함한 전체 구조의 높이는
163 mm!

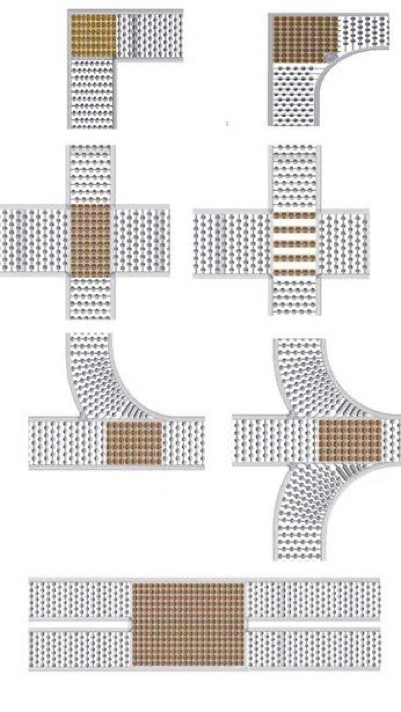

따라서 다음을 얻을 수 있습니다.
코너킥,
방향을 유지하면서,
또는
으로 이동
교차점,
풀 OTU 테이블로 양 방향으로 옆
으로 이동
또는
OTU 라인으로
스위치,
오른쪽 아니면 왼쪽
또는
양쪽으로
테이블은 이미 더 쉬운 구조와 공간 절약을 위해 구부러진 움직임을 만듭니다.
교차로 양도
방향은 양쪽에서 on 직선에서 교차
로로 변할 수
...그리고 더 많은...
... 및 분류기 :
..같이
유턴,
상품의 회전,
바코드 리더 측면으로 이동
유통 라인 ....

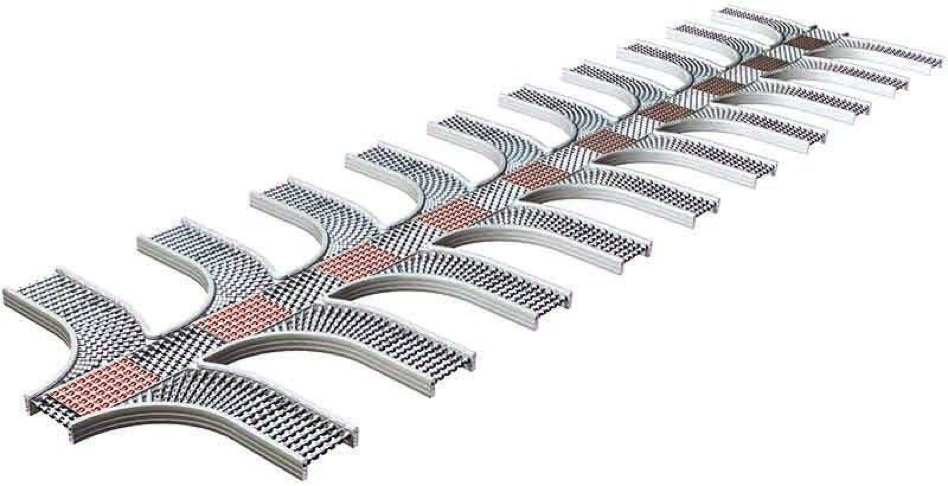

이 avancon Sorter는 스태커 크레인만큼 빠르며 대부분의 응용 분야에서 충분합니다. 비디오보기 :

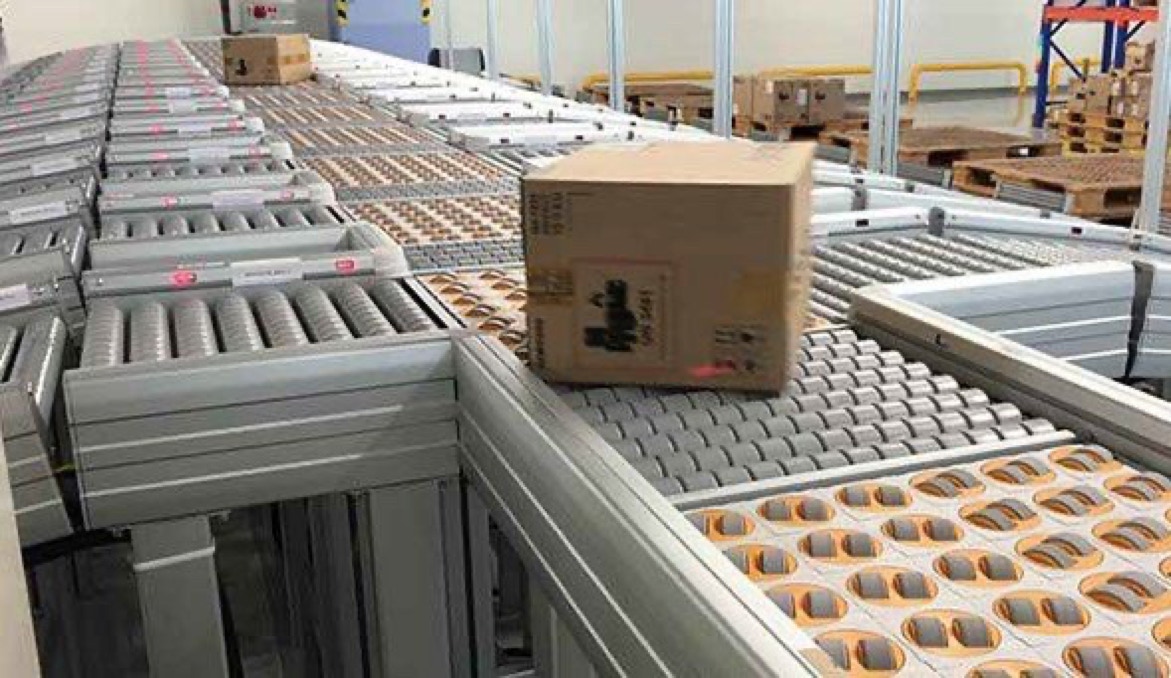

아반 콘 분류기를 만드는 또 다른 방법. 이 크기는 매우 작지만 길이가 130mm 인 작은 품목뿐만 아니라 큰 상자도 분류합니다. 이 분류기는 스마트 폰 및 기타 품목을 위해 대한민국 SAMSUNG의 System-Integrator ASETEC과 함께 설치됩니다. 비디오보기 :
전체 스토리와 동영상 보기
